一、醫院供配電系統設計

醫院供配電系統設計的重要性新時期，通過優化醫院供配電系統設計，能夠提升醫院整體服務水平，醫院供配電系統設計的重要性主要體現在以下幾點：

第一，在人們的日常工作和生活過程中，對于電能的需求量比較大，隨著人口數量的逐漸增加，社會活動活躍，對于電能的需求越來越高，因此，電能供需矛盾也比較突出。醫院是電能消耗大戶，只有優化醫院供配電系統設計，才能夠提升醫院設計水平，為醫院設備提供穩定電能。

第二，為了提升醫院醫療水平，必須營造良好的醫院環境，這樣才能夠滿足患者實際需要。在醫院運行過程中，電能消耗量比較大，比如照明設備、醫療設備、空調設備增加等，對于電氣設計的要求比較高，只有積極采用先進技術，提升電能利用率，才能夠提升醫院設計水平，更好的適應社會發展。

二、醫院供配電系統用電負荷

2.1、國內醫療機構的等級劃分根據功能和服務能力不同，可以將醫療服務機構分為三個級別，第一，接到小型醫院或者社區醫院，其主要功能是服務接到以及群眾；第二，縣級醫院，其能夠?yàn)榭h區人民提供醫療服務；第三，綜合性大醫院，即跨地區、省市的全國性醫院，其不僅能夠提供醫療工作，而且還可以進行科研、教育等，能夠體現國內醫療服務水平。

2.2、醫院用電負荷在醫院醫療設備、空調、照明設備等運行過程中，供配電系統會在很大程度上影響設備運轉情況。在醫院供配電系統設計過程中，要求對各個設備系統的用電負荷等級進行科學合理的劃分，并根據重要程度進行排序，確保設備供電穩定性。根據我國供電相關標準、規范等等，對于醫院用電負荷，可以將其分為一級、二級和三級這三類。

一級負荷一級負荷指的是當醫院發生供電故障時，會造成醫院設備全面癱瘓和人員傷亡的供電負荷，對于二、三級醫院具體包括消防系統以及下列場所的診療設備及照明用電：急診診室、急診觀察室及處置室、嬰兒室、內鏡檢查室、影像科、放射治療室、核醫學室等；高壓氧艙、血庫、培養箱、恒溫箱；病理科的取材室、制片室、鏡檢室的用電設備；計算機網絡系統用電；門診部、醫技部及住院部30% 的走道照明等等，對于影響人員生命安全這類系統，應該將其納入至一級負荷中特別重要負荷，比如醫院急診搶救室、手術室、重癥監護室等都可以作為醫院供配電系統一級負荷管理要點。

二級負荷醫院二級負荷指的是公共服務設備，對于二、三級醫院具體具體包括電子顯微鏡、影像科診斷用電設備；肢體傷殘康復病房照明用電；中心供應室、空氣凈化機組；貴重藥品冷庫、太平柜；扶梯、采暖鍋爐及換熱站等用電負荷，如果這類設備發生供電故障，就會對醫院正常運轉造成不良影響，因此，應優化供配電系統設計，在最大程度上保障設備供電正常。

三級負荷在醫院供配電系統中，在排除一級設備、二級設備后，剩余其他設備均為三級負荷，在供電保障中居于次要位置。

三、醫院供配電系統設計實例

3.1、項目概況某綜合性二級甲等醫院醫療綜合樓，其功能涵蓋門診、急診、健康管理中心、檢驗科、住院部、手術部、中心供應、動力中心、病理科、地下車庫及設備機房等，總建筑面積約為6.5萬m2，建筑主體高度為37m，地下1 層，地上9 層，屬于一類高層建筑，耐火等級為一級。

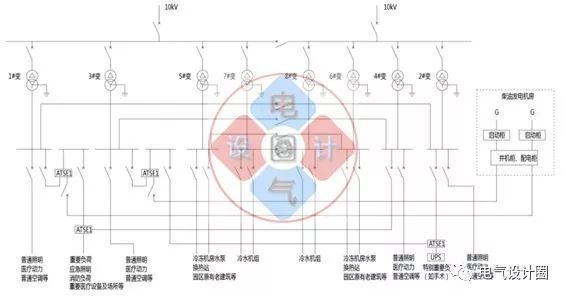

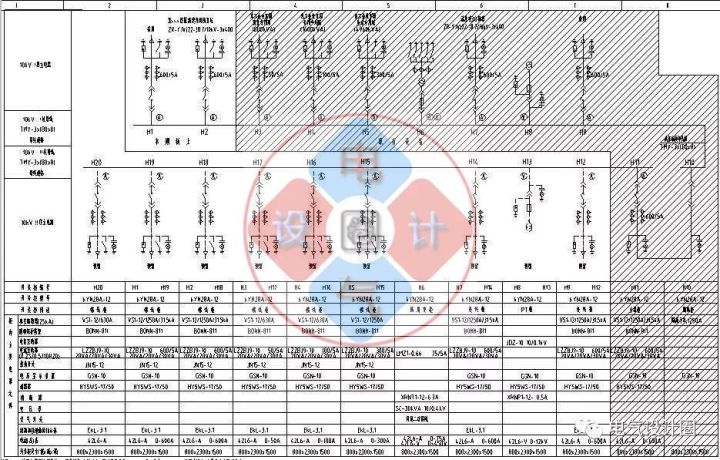

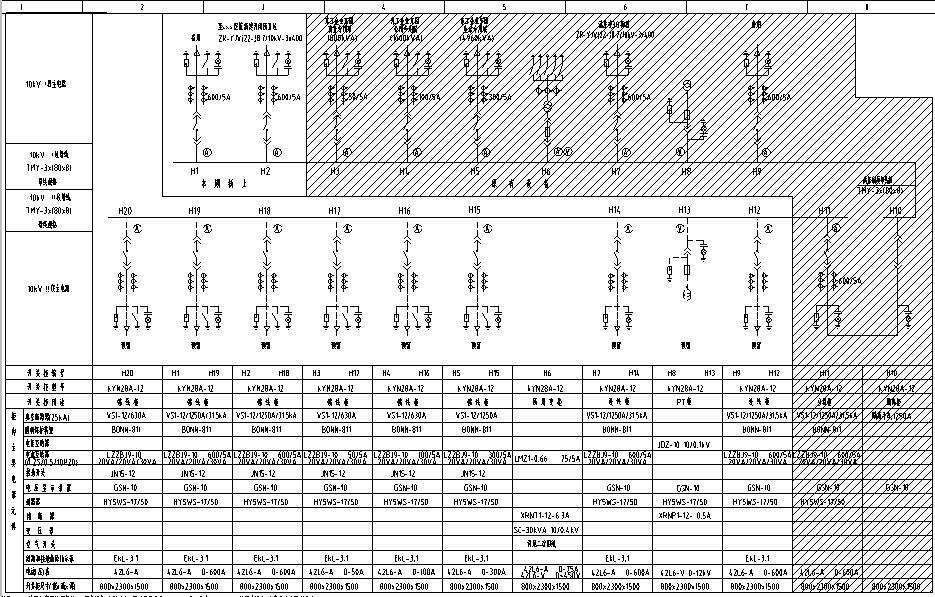

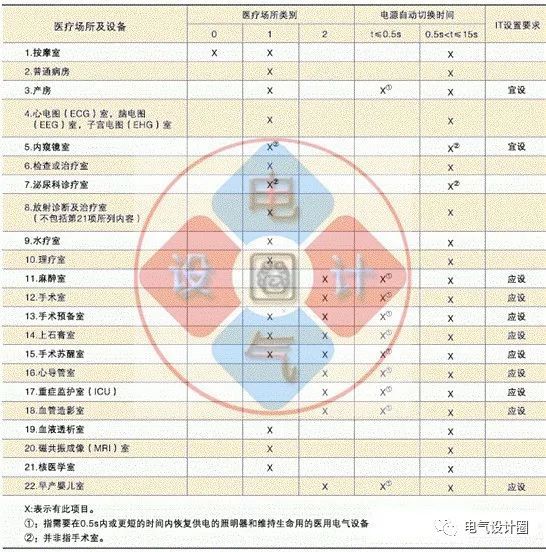

3.2、供配電系統設計市電電源設計結合負荷分級、醫療場所及設施的類別劃分與自動恢復供電時間要求，與當?shù)毓╇姴块T溝通后該工程采用兩路10kV 進線，進線采用電纜埋地方式引入，兩路電源同時工作互為備用。

其中一路電源中斷供電時，另一路電源能承擔全部一級負荷中的特別重要負荷、一級負荷及二級負荷。

應急電源設計為保證一級負荷中特別重要負荷、一級負荷，以及甲方要求市電斷電時需保障的負荷及消防負荷供電的可靠性，該工程設置一臺800kW 快速自起動柴油發電機作為應急電源。當正常供電電源中斷供電時自動起動，在15s 內，還可以向規定的用電負載供電；一旦恢復供電電源供電，即可延時切換并停機。

此外，對于停電時間要求自動恢復供電的時間≤ 0.5s 的負荷，如手術室、術前準備室、術后復蘇室、麻醉室、搶救室、血透、檢驗科大型生化儀器、產房、早產兒室以及重要的計算機機房設備用電等，設置在線式不間斷電源（UPS），且應急供電時間≥ 30min。配電變壓器數量設計根據負荷具體情況， 在-1F 變電所內設置臺，SCBH15-1250kVA 2 臺，其中1#~2# 變壓器對大樓的照明、動力及消防負荷供電，3#、4# 變壓器對空調動力等供電。

3.3、典型醫療場所低壓配電設計潔凈手術部為了保證用電可靠性，潔凈手術部根據防火分區及潔凈區的劃分，分別設置配電總柜。配電總柜設置在非潔凈區，采用雙電源供電，其中一路引自應急母線，設置自動切換。后端經UPS 后再分配至每個潔凈手術室的專用配電箱。手術室內除手術臺驅動機構及非生命支持系統的電氣設備外，對于其他醫療設備，均應用醫療場所局部IT 系統供電方式。另外，還需要注意，設置短路及過負荷保護。

大型診療設備配電考慮到放射科及體檢中心設置大量的診療設備，其中CT，DSA，MRI 等診療設備均采用雙電源供電，設置自動切換，X 光采用單回路放射式供電。為了確保診療設備的正常運行，設備廠家往往會對電源內阻或線路壓降提出要求。以飛利浦PrecedenceSPECTCT 為例，按廠家提供數據，要求容量為，額定負載為80kVA，瞬時電流為135A，要求相間內阻小于0.2Ω。因此，采用額定電流為160A 的塑殼斷路器進行保護。另結合該工程實際情況，變壓器與配電柜距離為50m左右，電纜線徑建議不小于70mm2，且保護接地線的線徑與相線相同。

ICU 配電為保證用電可靠性，重癥監護室（ICU）采用雙電源供電，其中一路引自應急母線，設置自動切換。后端經UPS 后再分配至末端各用電回路。ICU 內除照明及非生命支持系統的電氣設備外，其他設備均應用局部IT 系統供電方式。

檢驗科供電檢驗科設備儀器眾多且用電要求各不相同，因此在設計之前需與甲方確認科室內主要設備的用電功率及供電要求?？紤]到該工程檢測儀器較多，且血液自動分析流水線、尿液分析流水線、科室內電腦等均要求采用UPS 供電。為提高用電可靠性，在檢驗科內設置2 個專用配電箱，兩者均采用雙電源供電（一路引自應急母線）。其中，一只配電箱后端經UPS 后再分配至末端各用電回路，供要求自動恢復供電的時間≤ 0.5s 的負荷使用。

普通病房配電該工程病房主要集中在塔樓區域，考慮到安全性與可擴展性，除走道照明外，塔樓照明及插座采用兩條密集型封閉母線供電，兩條母線互為備用。奇偶樓層總配電箱電源分別引自不同母線，當一條母線出現故障或檢修時，有供電需求的樓層可手動切換到另一條母線上，以保證該區域的供電需求。病房?jī)?nèi)設置小配電箱，電源引自樓層總配電箱。

陽光產房配電陽光產房為院區特色醫療項目，因此甲方對該區域供電提出較高的要求。在電氣設計中產房樓層設產房照明插座用總配電箱，采用雙電源供電，其中一路引自應急母線，設自動切換。產房?jī)?nèi)設小配電箱，電源引自樓層總配電箱。陽光產房樓層空調及熱水均采用放射式供電方式。

四、總結

綜上所述，醫院建筑工程復雜程度比較高，在醫院供配電系統設計過程中，不僅需要滿足建筑工程功能要求，同時還應該滿足設備、人員安全實際需要。醫院屬于電能消耗大戶，在供配電系統設計過程中，應該注意合理確定供電負荷，合理劃分醫療場所及設施的類別，并根據醫療建筑中不同分區，優化供配電系統設計，積極采用先進的用電設備，并貫徹落實節能降耗理念，促進醫院供配電系統設計水平的提升，實現較高的社會經濟效益。
