干式變壓器局部放電檢測方法主要如下：

1、電測法。

利用示波儀或者無線電干擾儀，查找放電的特征波形或者無線電干擾程度。

2、超聲波測法。

檢測放電中形成的聲波，并把聲波轉換為電信號，錄在磁帶上進行分析，利用電信號和聲信號的傳遞時間差異，來求得探測點到放電點的距離。

3、化學測法。

檢測油中各種溶解氣體的含量以及增減變化規律，該測試法可發現油中的組成、比例以及數量的變化，從而判定有無局部放電現象。

近些年，人們還研制出了局部放電在線檢測儀，能夠在變壓器運行中進行自動檢測局部放電，非常方便。當然，為了能夠防止干式變壓器局部放電的現象出現，最好定期對干式變壓器進行檢修，及時發現異常并加以處理。

1、機殼及電機的噪聲可以通過加裝隔聲罩來解決將降溫風機置于獨立的降溫風機隔聲間內在降溫風機間內進行吸聲、隔聲處理。

2、在干式變壓器冷卻風機排風口外安裝消聲器內置消聲插片使噪聲在通過特殊構造能不斷削減。消聲器是降低空氣動力設備進、排氣口輻射或沿管傳遞噪聲的有效措施。

3、地面層外百葉窗盡可能使用消聲百葉。

4、干式變壓器冷卻風機吊掛采用阻尼彈簧吊架減振器。

5、對干式變壓器冷卻風機基礎進行整體隔振處理。

價格上干變比油變貴。

容量上，大容量的油變比干變多。

在綜合建筑內（地下室、樓層中、樓頂?shù)龋┖腿藛T密集場所 需使用干變。油變采用在獨立的變電場所。

箱變內變壓器一般采用箱變。戶外臨時用電一般采用油變。

在建設時根據空間來選擇干變和油變，空間較大時可以選擇油變，空間較為擁擠時選擇干變。

區域氣候比較潮濕悶熱地區，易使用油變。如果使用干變的情況下，必須配有強制風冷設備。

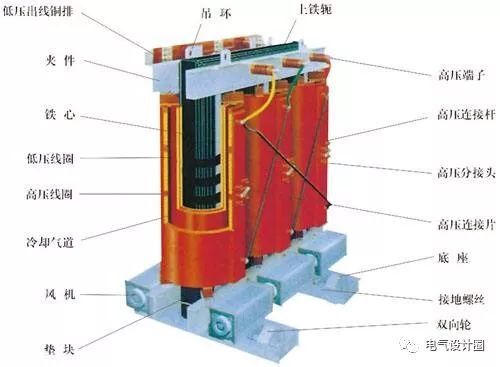

1、外觀

封裝形式不同，干式變壓器能直接看到鐵芯和線圈， 而油式變壓器只能看到變壓器的外殼；

2、引線形式不同

干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用瓷套管；

3、容量及電壓不同

干式變壓器一般適用于配電用，容量大都在1600KVA以下， 電壓在10KV以下，也有個別做到35KV電壓等級的；而油式變 壓器卻可以從小到大做到全部容量，電壓等級也做到了所有 電壓；我國正在建設的特高壓1000KV試驗線路，采用的一定 是油式變壓器。

4、絕緣和散熱不一樣

干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷 卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內 部的循環將線圈產生的熱帶到變壓器的散熱器（片）上進行散熱。

5、適用場所

干式變壓器大多應用在需要“防火、防爆”的場所，一般大 型建筑、高層建筑上易采用；而油式變壓器由于“出事”后 可能有油噴出或泄漏，造成火災，大多應用在室外，且有場 地挖設“事故油池”的場所。

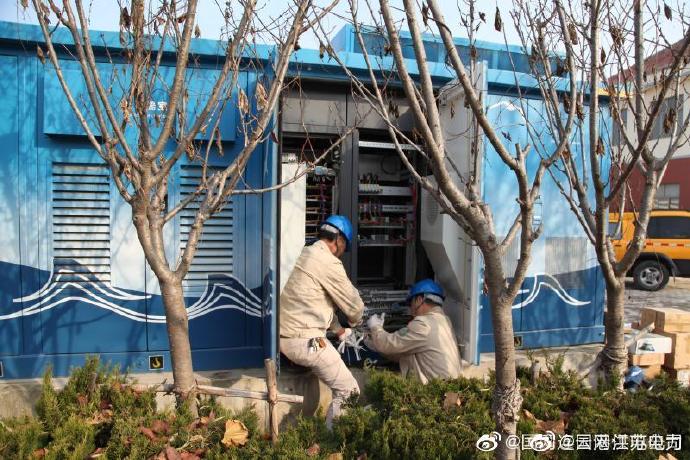

【為了電商更方便】1月8日，國網連云港贛榆區海頭鎮400千伏安干式變壓器投運并平穩運行，這標志著新能源微網系統正式開始運行，為該鎮周邊電商提供更優越的營運環境。 ????

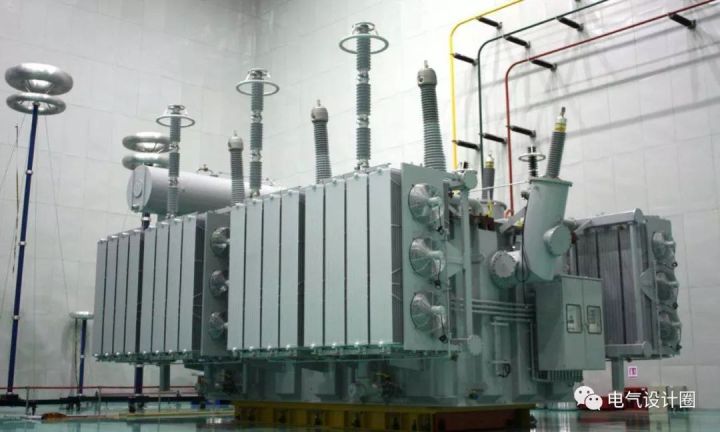

油浸式變壓器是以油作為變壓器主要絕緣手段，依靠油作冷卻介質（自冷。風冷。水冷）。
一般升壓站的主變都是油浸式的，變比20KV/500KV.

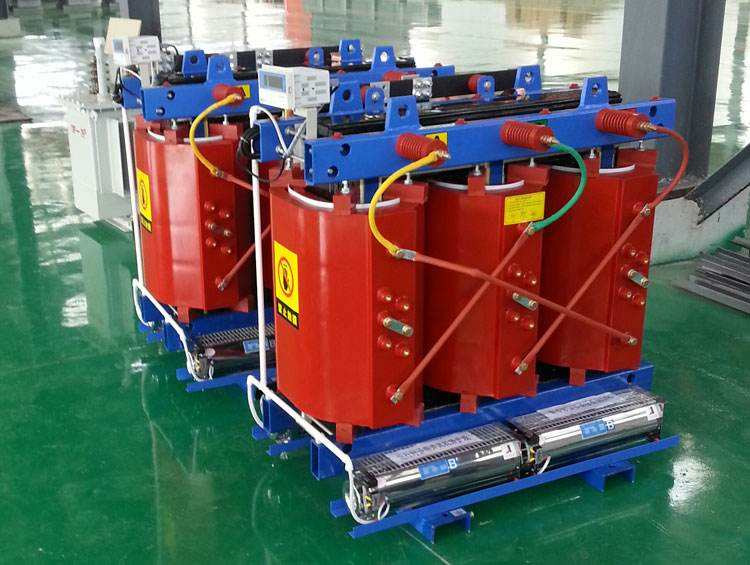

干式變壓器依靠空氣對流進行冷卻。小容量變壓器變比6000V/400V.

干式變壓器和油式變壓器相比，除工作原理相同外，最大的區別就是變壓器內部有沒有油，同時還有許多區別。
1、從外觀上看，封裝形式不同，干式變壓器能直接看到鐵芯和線圈，而油式變壓器只能看到變壓器的外殼；
2、引線形式不一樣，干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用瓷套管；
3、容量及電壓不同，干式變壓器一般適用于配電用，容量大都在1600KVA以下，電壓在10KV以下，也有個別做到35KV電壓等級的；而油式變壓器卻可以從小到大做到全部容量，電壓等級也做到了所有電壓；我國正在建設的特高壓1000KV試驗線路，采用的一定是油式變壓器。
4、絕緣和散熱不一樣，干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器（片）上進行散熱。
5、從應用場所上說，干式變壓器大多應用在需要“防火、防爆”的場所，一般大型建筑、高層建筑上易采用；而油式變壓器由于“出事”后可能有油噴出或泄漏，造成火災，大多應用在室外，且有場地挖設“事故油池”的場所。
6、對負荷的承受能力不同，一般干式變壓器應在額定容量下運行，而油式變壓器過載能力比較好。
7、造價不一樣，對同容量變壓器來說，干式變壓器的采購價格比油式變壓器價格要。

所以，相關工作人員應當重視配電變壓器設計選型，并且應合理進行設計選型，以促進配電變壓器得以更好應用及發展。

一、配電變壓器設計選型必要性

在配電變壓器設計及應用過程中，配電變壓器的設計選型屬于十分重要的內容，同時也是必要內容。具體而言，其必要性主要體現在以下幾個方面：

首先，配電變壓器設計選型屬于能源節約的必要需求，近幾年來，隨著社會經濟不斷快速發展，社會上企業也不斷增加，且生產能力也在不斷提升，在實際生產過程中所需要電也不斷增加，然而，我國煤炭資料仍舊比較缺乏，火力發電廠中所使用原料比較缺乏，而水力發電廠的發電能力又在很大程度上受到季節因素影響，電力供需矛盾已經成為越來越重要的社會問題。

為能夠使這一情況得以較好解決，必要任務就是要實現電能節約，需要節約用電，而為能使這一目標得以較好實現，首先任務就是應當選擇節能變壓器，使變損降低，使變壓器工作效率得以提升。

其次，配電變壓器設計選型在用戶安全經濟用電方面屬于必然需求，對于用戶而言，實行配電變壓器設計選型，其目的主要就是保證自身能夠安全經濟用電。

一方面而言，用戶對于用電可靠性具有一定要求，因而在實際設計過程中應當選擇符合標準的相關配電變壓器型號，不能單純求新或者為節約資金而選淘汰產品；另一方面而言，使用戶在配電工程方面的一次投資及運行成本降低，在實際設計選型過程中，可依據變壓器運行環境、負荷情況，對最合適變壓器型號進行合理選擇，從而使用戶需求能夠得以較好滿足，使節約投資得以實現，使損耗得以降低。

二、配電變壓器設計選型

2.1變壓器型式選擇

在配電變壓器設計選型過程中，變壓器型式選擇屬于十分重要的內容，目前較常用的變壓器主要包括兩種，即干式變壓器及油浸式變壓器。就當前實際情況而言，干式變壓器的實際應用越來越廣泛，其所包括的型號主要有SC(B)7、SC(B)8、SC(B)9、SC(B)10等。

在這些型號中、SC(B)10為新產品，在智能化環保節能方面發揮著十分明顯的優勢。另外，在實際應用過程中，干式變壓器能夠節省33%空載損耗，并且可節約15%負載損耗，且具備噪聲較低優點，同時具備較強超銘牌能，在一些特定情況下可使負載能力得以提升，使其能夠達到額定容量大約1.5倍。

相比于油浸式變壓器，干式變壓器具有無油化及低噪聲優點，并且占地面積得以很大程度減少，安裝步驟比較簡易，可靠性比較高，維護相對而言也比較方便。

然而，這種類型變壓器也存在一定缺點，主要就是容量比較有限，并且成本比較高，普及率相比油浸式變壓器較低。在當前我國變壓器市場上，油浸式變壓器仍占據主導地位，其型號主要包括S7、S9及S11等型號，其中應用較多的就是S9及S11，尤其是S11，應當十分廣泛，其主要就是對10kV變壓器設計經驗進行利用，在負荷容量在1600kV·A之下，且負荷不存在明顯沖擊情況下具有較廣泛應用，且具備經濟性及可靠性特點。

在變壓器型式選擇過程中，通常情況下需要遵循一定規律，即在條件允許情況下，可選擇SC(B)10干式變壓器，若經濟條件不理想，可選擇S11型卷鐵芯變壓器，若在某些方面具有特定要求及需求，可選擇新型的全密封S9型鐵芯變壓器，從而使實際需求得以滿足。

2.2變壓器容量合理選擇

在配電變壓器設計選型過程中，變壓器容量選擇屬于基本工作，在變壓器容量選擇過程中，其基本依據就是具體負荷性質以及負荷情況，應當對用戶發展現狀進行合理分析，并且應當對其遠景規劃進行合理預測，對變壓器實行綜合配置。

就目前實際情況而言，在變壓器容量選擇中最常用方法就是總體費用最小法，而變壓器總體費用所指的就是在變壓器使用整個過程中，在變壓器中所投資的經濟費用以及所損耗相關經濟費用，在對變壓器容量進行選擇方面，通過對這種方法進行應用，可保證得到較理想經濟效益。

具體而言，變壓器總體費用主要包括三個方面內容，即購買變壓器所需成本費用，空載損耗所產生費用，以及負載損耗所產生費用，對空載損耗費用及負載損耗費用產生影響的因素主要包括電價、金融情況以及相關大型工程等內容。

2.3配電變壓器聯結組別

在配電變壓器設計選型方面，配電變壓器聯結組別也是十分重要的一個方面。就當前配電變壓器連接組別而言，其主要包括兩種形式，即Yyn0及Dyn11，在實際應用過程中，盡可能選擇Dyn11聯結組別，其原因主要體現在以下兩個方面。

首先，選擇Dyn11聯結組別方式對于抑制負載端所出現的相關高次諧波電流比較有利，可有效避免出現波形畸變情況，從而使電能質量能夠得到保證。就當前實踐應用情況而言，在配電變壓器中通常選擇雙圈變方式，在原邊外所施加電壓表現為正弦波情況下，其電勢以及磁通通常也表現為正弦波，然而由于鐵心飽和因素影響，空載電流表現為尖頂波，其中不但包括基波，還包括高次諧波，特別是對于二次諧波，其幅值比較大。

此時，若配電變壓器選擇Dyn11聯結組別方式，則對于激磁電流中高次諧波電流而言，在原邊接成二角形情況下，在原邊能夠有環流形成，這時激磁電流也就表現為尖頂波，且原邊電勢以及激磁磁通均表現為正弦波，相關副邊感應電勢也就表現為正弦波，從而可對副邊二次諧波電勢進行較好抑制，在負荷電流中也就不存在二次諧波電流，從而可有效避免負荷電流發生波形畸變情況，從而可使供電波形質量得到較好保證。

其次，選擇Dyn11聯結組別方式，可對變壓器設備容量進行充分利用，使變壓器出力能夠得以最大程度利用。依據相關標準規定，在有些低壓電網中，在選擇Yyn0聯結組別三相變壓器情況下，對于單相不平衡符合而導致中性線電流，應當保證控制在低壓繞組相關額定電流25%之內，并且以其一相電流在表現為滿載時應當控制在額定電流值之內，對于上述標準而言，其對Yyn0結線情況下單相符合容量進行明確限制，也就對Yyn0聯結方式使用進行限制，從而導致變壓器設備能力未能夠?qū)Τ浞掷谩６谶x擇Dyn11聯結方式情況下，其對于中性線中電流并未進行限制，能夠達到變壓器中低壓側的線電流，從而可對變壓器容量進行充分利用，使設備能力能夠得以充分發揮，特別是在以單相負荷為主而有二相不平衡出現變壓器中特別適用。

所以，在選型設計過程中，對于新上的一些配電變壓器，無論選擇哪種型式變壓器，均應當選擇Dyn11聯結組別方式，從而使其作用及功能能夠得以充分發揮，對其進行更好應用。

三、配電變壓器實際運行

為能夠得到更加理想的效果，應當對其進行設計，而配電變壓器設計選型就是其中比較重要的一個方面，在合理進行設計選型的基礎上，才能夠使配電變壓器更加符合實際需求，使其作用能夠得以更好發揮。

所以，作為相關設計人員，應當對變壓器設計選型加強認識及重視，并且應當從各個方面入手進行合理設計，從而保證變壓器設計選型更加具有科學性及合理性，為配電變壓器的更好應用奠定理想的基礎。

干式變壓器溫度控制系統的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的，今對TTC-300系列溫控系統作一簡介。

(1)風機自動控制：通過預埋在低壓繞組最熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻;當繞組溫度低至90℃時，系統自動停止風機。

(2)超溫報警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。當變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號;若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。

(3)溫度顯示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度(三相巡檢及最大值顯示，并可記錄歷史最高溫度)，可將最高溫度以4～20mA模擬量輸出，若需傳輸至遠方(距離可達1200m)計算機，可加配計算機接口，1只變送器，最多可同時監測31臺變壓器。系統的超溫報警、跳閘也可由Pt100熱敏傳感電阻信號動作，進一步提高溫控保護系統的可靠性
