它是為了方便電氣設備操作，也提高了設備的可靠性與安全性。

轉換開關就是一種可以對兩路及兩路以上的電源或負載進行轉換的一個開關器件。它由多節觸頭組成，適合用在不頻繁接通和分?jǐn)嗟膱龊稀＾D(zhuǎn)換開關有很多的樣式，可以根據實際需要選用。

它可以用在主回路做電源開關、控制小功率電動正反轉、測量三相電壓等，也可以用在控制回路做控制開關使用。

按照我實際使用經驗，轉換開關如果操作太頻繁，很容易卡死損壞，路數越多越容易出問題。像我們的無功補償柜一般有兩個轉換開關，一個可以查看三相電壓，一個多路的可以控制接觸器依次閉合，查看元件工作情況，但使用轉換開關切換時不要過快，因為它真的很容易卡住。如果你需要經常查看，建議使用無功補償控制器來操作。

一、三種低壓抽出式開關柜的比較

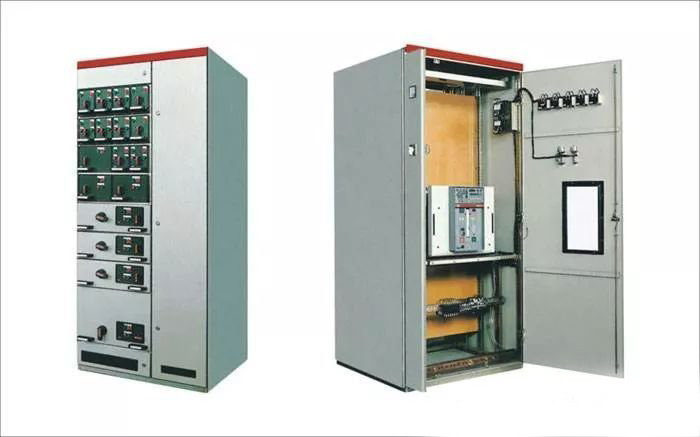

低壓抽出式開關柜沒有刀開關，縮小了元件安裝的空間，柜內增加了回路數，相同規格的抽屜可以互換使用，減少了停電時間，在低壓成套設備中應用廣泛。各種性能都超過了固定柜。市場暢銷的抽屜柜有三種，即：MNS型、GCS型和GCK（GCL）型。這三種低壓抽出式開關柜從外形上看基本相似，它們內部功能和單元結構都存在差異。

二、低壓成套開關設備自身的不足
我國的低壓成套開關設備雖然在產量和產值方面有了很大的提高，但產品品種和性能還遠遠不能滿足市場的需求，產品自身也存在這問題。
（一）材料
絕緣材料阻燃性不合格，致使低壓成套開關設備存在安全隱患。低壓成套開關設備主要導電體的銅排，經常導致載流量低、發熱。使裝置的實際載流量降低了，不能滿足裝置的設計要求。
（二）輔件
我國的一、二次接插件以及接線端子與國外也有不小的差距，致使低壓成套開關設備壽命短。
（三）元器件
元器件水平、質量良莠不一，部分假冒偽劣產品占領了市場，影響了我國低壓成套開關。

三、低壓抽出式開關柜對電氣性能的影響
（一）絕緣性能
低壓抽出式開關柜的絕緣配合是按照設備的使用環境條件，安裝于供電系統位置，絕緣材料性能等因素決定最小電氣間隙和爬電距離。良好的絕緣對于保證電氣設備與線路的安全運行，防止人身觸電事故的發生是最基本的和最可靠的手段。柜內主母線絕緣采用比標準性能高的爬電距離和電氣間隙，用CTI值高的絕緣件等措施。為提高主電路的動熱穩定能力，設計了DCS系列專用的CMJ型組合式母線夾和絕緣支撐件，采用高強度、阻燃型的合成材料熱塑而成，絕緣強度高，自熄性能好，結構獨特，只需要調正積木式間塊即可適用不同規格的母線。
（二）柜體抗動熱穩定性能
柜體動熱穩定性能是生產商考慮的首位問題。在大電流的情況下，一旦出現短路，柜體應具備承受短路電流的能力，對柜體的結構強度要求很高，作為低壓柜的設計人員，首先應考慮水平主母排的固定方式及位置放置。如斷路器樁頭與銅母排搭接處（母排采用鍍銀處理）、注意連接部位緊固螺栓的壓力、測導體材料電導率是否滿足要求等等，但其接觸面積由于太小，使得接觸電阻太大發熱而使溫度過高。
（三）故障電弧的保護能力
電弧是一種氣體游離放電現象，也是一種等離子體。電弧的特點是溫度很高，電流很小，持續時間短，一旦出現擊穿點則會頻繁出現。電弧放電時，會產生大量的熱，能引燃周圍的易燃易爆品，造成火災甚至爆炸。線路上的電弧可分為兩種，一種是正常的操作弧，稱“好弧”；另一種是故障電弧，稱“壞弧”。故障電弧主要是由于電線等電氣絕緣老化、破損，空氣潮濕引起的空氣擊穿，或者電氣連接松動等原因造成的。電弧放電時，會產生大量的熱，能引燃周圍的易燃易爆品，造成火災甚至爆炸。
（四）抽屜開關設備的溫升
低壓抽出式開關柜抽屜開關設備的溫升，也是考查柜體結構設計的一個重要指標。柜內的溫升與外殼的安裝形式、外殼的尺寸、是否帶通風槽以及通風槽的大小，內部水平隔板數，元器件的有效損耗及抽屜單元個數等參數有關。抽出式柜的通風設計中功能單元部分的通風很重要。

四、低壓抽出式開關柜抽屜功能單元
低壓抽出式開關柜抽屜功能單元由若干功能部件構成，能夠保證抽屜有連接、試驗、分離三種位置。抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。抽屜機構的結構與電氣聯鎖性能關系密切，合閘狀態不能拉出抽屜，抽屜拉出位置不能合閘，并且抽屜拉出后，一次部分完全被絕緣件遮擋，手不可觸及，在操作手柄上掛鎖，從而保證了操作的嚴格性和操作人員的人身安全。柜體的功能單元小室的隔板和其它安裝支件均采用鍍鋅鈍化表面處理，充分保障了整個柜體的導電連續性，因此它具有良好的保護性能。
總之，低壓抽屜開關柜已普遍采用”C”型材，它的框架結構簡單、安裝方便。提高了設備的絕緣性能，防止過電壓產生的絕緣破壞而導致短路，控制設備的溫升，防止柜內溫度過高，設備的結構是服從產品的電氣性能，只有電氣性能完善、結構合理、安全可靠的設備才能體現最合理的結構設計，為國民經濟的發展做出貢獻。

2.常用的絕緣方式及絕緣技術

目前，常見的中壓開關柜絕緣方式可分為柜內空間的絕緣和內部組件的絕緣。前者，主要多采用六氟化硫氣體來提高開關柜的穩定性和安全性，從而給予操作人員一定的安全保障。而內部組件的絕緣多采用橡膠和陶瓷等材料進行部件之間的絕緣，能夠保障較長時間的絕緣性能。

此外常用的中壓開關柜復合絕緣技術，主要有以空氣絕緣、氣體絕緣和“固體一氣體一真空”為主體的復合絕緣技術。其一，以空氣絕緣為主體復合絕緣技術，一般我們采用空氣作為主要絕緣介質，并輔助以環氧樹脂作為絕緣介質，可以有效地減少放電距離，提高它的絕緣能力。其二，以氣體的絕緣占主導作用的復合絕緣技術，它是把常用的絕緣介質用普遍認為絕緣能力更強的六氟化硫氣體所代替，并采用固體絕緣隔板對放電線路進行絕緣。其三，固體一氣體一真空的復合絕緣技術。在操作之初，采用一定固體絕緣材料將中壓開關柜外部表層進行澆筑，并采用六氟化硫氣體縮短放電間隙，又可以使得開關柜的體積減小。但由于實際制作難度大并未得到廣泛應用。

3.中壓開關柜的絕緣事故分析

在現場，中壓開關柜出現的關于絕緣的故障種類較多，比如因雷擊產生過壓發生的閃絡擊穿，外絕緣、內絕緣對地發生的擊穿、線路間的絕緣弧光擊穿和瓷瓶套管與電容套管發生的污閃甚至爆炸。另外，還有電流互感器閃絡與提升桿的閃絡，嚴重時發生擊穿甚至爆炸。目前，中壓開關柜因絕緣而發生的故障有：

3.1 空氣和爬距的間隙未在規定范圍

兩者之間的間隙不符合要求，致使開關柜的絕緣發生損壞，造成事故發生。尤其是手車柜，為了降低成本，制造企業盡可能減小柜體的寬度，同時還急劇減小柜內的電氣設備之間的相距，包括對地距離，而最終把柜體的絕緣和內部各電氣設備的絕緣及與此相應的改進方法忽略了。

3.2 柜內的絕緣材料選擇不盡合理

一些企業為了暫時的降低成本，選擇酚醛樹脂的絕緣材料，這種材質易吸潮，設備運行后絕緣大打折扣，引發電氣故障。規范中要求絕緣材料應有良好的憎水能力和耐污穢性，且不易老化，最后要在運行中驗證[1]。

3.3 工藝差及制造質量不佳

開關柜的耐壓性能與裝配和制造中的質量水平密切相關，比如，選用的螺絲大小不合理或不規格，螺絲緊固后的螺絲桿超出螺母距離較大[2]；又如，個別的支持瓷柱的緊固底板是“丁”字形，同時對其特殊處理，造成了絕緣距離不符合要求，且使電場不均衡。支持的瓷柱穩定性較差，質量不佳，容易在短路時斷裂。

3.4 雷擊原因?qū)е碌倪^電壓

雨天的雷擊原因?qū)е碌倪^電壓是造成開關柜爆炸的重要因素，一般可分為感應雷引起的過電壓和直接雷引起的過電壓。這兩種過電壓都會致使開關柜發生閃絡現象，從而破壞開關柜的絕緣能力，降低開關柜日常運行的穩定性。

3.5 環境條件的影響

惡劣和復雜的運行環境是致使開關柜發生閃絡進而發生事故的又一個主要原因。尤其在高粉塵、高溫、高濕度、高震動的環境中，開關柜的電氣部件容易發生松動，其物理性能急劇下降，設備表面的絕緣也迅速降低，使得污閃和短路發生的概率和效果大大增加。

4.提高中壓開關柜絕緣能力的方法

為了提高中壓開關柜的絕緣水平，增強其穩定運行的能力，需要采取切實可行的方案來達到目的。應重視這種技術方案的選擇，并且需要在日常維修維護中，增強檢修與巡視的力度，我們總結一下技術方案供大家參考。

（1）應嚴格按照GB/T311.1-1997《高壓壓輸變電設備的絕緣配合中的耐受IU技術標準NDL/T593—19966高壓開關設備的共用訂貨技術導則》中的相應技術規范和標準來設計和制造中壓開關柜，以其保障良好的絕緣水平。

（2）在中壓開關柜的制造和生產中，要選擇相應的專用配件，同時應選取良好憎水性和阻燃性能的原材料[3]，特別要大量選擇高性能、新型配方的環氧樹脂絕緣材料，在不影響開關柜內部的空間尺寸和體積要求前提下，進行較大的爬距絕緣元器件的制造、組裝及初始的設計。

（3）推薦開關柜生產加工時，在外絕緣外露的環境中，實施耐壓試驗，使得開關柜有著較佳的環境適應能力，保障長期應用的穩定性。這樣通過對生產過程中的開關柜的耐高實驗，不僅能夠提升其適應能力，更能夠給予操作人員安全保障。

（4）為了增強開關柜的實際運行穩定性，可以選擇熱縮橡膠進行嚴密包扎的35kV中壓開關柜內的帶電元件，經過這種處理，避免和預防了開關柜的內部帶電體的外裸而帶來的工作不便和人身安全事故。并且減弱和延緩了有害氣體對柜內電氣設備的腐蝕和污閃危害，極大地增強了開關柜的絕緣水平。

（5）采取先進的開關柜元件的生產工藝技術和制造方法，并配置元件集中化的裝配技術措施和復合化設計，采取適合的開關柜絕緣設計方法。例如，KYN型開關柜的TA套管的觸頭盒和絕緣子即為選擇組合結構適配的絕緣配合來增強其絕緣水平。

（6）做好中壓開關柜中的開關器件的匹配和選取，特別是TA（TV），則應選擇伏安特性較佳的產品，并使用防火性和絕緣性俱佳的隔板。

（7）開關柜的組裝、投入和使用，始終要按照相應的規范執行，為了避免事故的發生，應提高開關柜制造過程中的質量監督。其內部的金屬骨架和配置在開關柜中的電氣組件的金屬支架，要依據規范和標準來進行接地，并和接地體可靠連接。

（8）保障開關柜有著良好的運行環境，組裝中的孔和小洞均應堵住，預防金屬體和小動物及其潮氣進入開關柜內，致使開關柜絕緣降低。另外抽風機和通風窗的隔離間，需裝設濾網或網柵，使灰塵進入很少，提高通風水平。對特殊環境下，容易濕氣入侵的開關室可裝設專門的去濕裝置，進而增強開關柜及其電氣部件的絕緣能力?？蛇x擇倒漏斗型亦或是阻燃料型的密封件封堵進出開關柜的柜口和電纜孔，不讓小動物和濕氣進入中壓開關柜中。要制定細致明確的開關柜的檢修與維護準則、條例，且在實際的工作中，把相應的條例和技術保護措施落實到實處，做到獎懲分明，要求逢停必清理，達到5S標準，使得中壓開關柜能夠運行在良好的環境和完善的制度體制下，保證其絕緣水平，避免和減少電氣事故的發生。

5.結語

目前尚有少部分的開關柜生產廠家對開關柜的絕緣標準和絕緣方式不甚了解，需要規范和加強。對于多數廠家而言，他們對各種相應的規范和標準非常熟悉，只是為了降低成本，基于經濟利益的考慮，降低了開關柜在安裝和運行中的絕緣性能的考慮，發生了許多嚴重的后果和電氣事故，使得損失更為慘重和持久?；诖?，生產廠家在設計安裝運行中，應著眼于全局和長遠利益的考慮，把中壓開關柜的絕緣性能的提高放在優先考慮的位置上，真正按照相應的規范和標準來執行，增強開關柜的絕緣性能，增長開關柜的使用壽命，最大程度地保障設備穩定可靠地運行。 ????
