??電氣原理圖一般分為主電路和控制電路及保護電路。主電路中通過的電流相對較大，主要是對壓縮機、風機、水泵、電加熱等主要用電設備供電；控制電路主要是給控制器及控制器外圍的電器元件如交流接觸器、過流保護器等供電；保護電路則是機組的各種保護反饋給控制器或通過控制電路實現保護的回路。

看圖步驟：

⑴先看主電路，看主電路中有些什么用電設備。

⑵看主電路中的用電設備是用什么電器元件控制的。

⑶看保護電路中各有多少種保護元件，保護元件的保護回路是反饋給哪里的。

電氣原理圖一般分為主電路和輔助電路兩大部分：

主電路中通過的電流比較大，它主要是對電動機等主要用電設備供電，通常用粗實線畫在圖紙左邊或者上部，它受輔助電路的控制。

輔助電路主要是對于控制電器供電，它是控制主電路動作的電路，所以又叫控制電路或控制回路，一般用細實線畫在圖紙右邊或下部。

通常在熟記電氣圖形符號的基礎上，就可以閱讀電氣原理圖，看圖時首先看主電路，其次看輔助電路，最后看照明，信號，保護等電路。

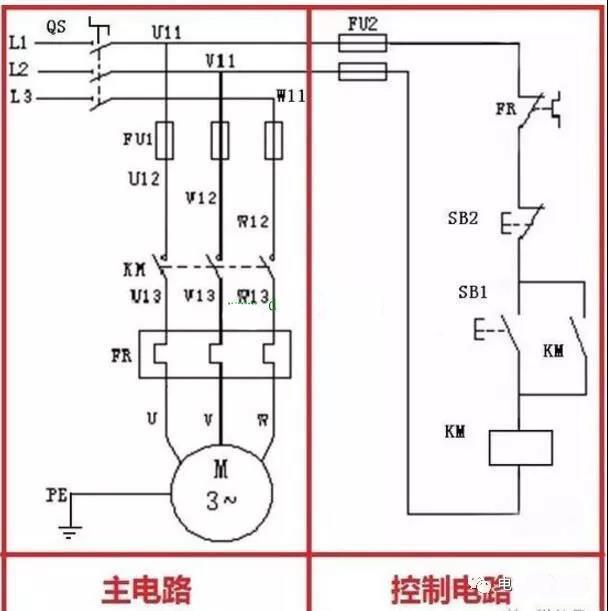

如上圖所示：QS代表電源開關，F(xiàn)U代表保險絲（熔斷器），F(xiàn)R代表熱保護，SB代表按鈕開關，KM代表接觸器，M代表電動機。

一、看主電路的步驟：

• 看主電路中有些什么用電設備，比如電動機，電弧爐等。它們的用途和工作特點，例如電動機的啟動方式，有無正、反轉、調速和制動等要求；
• 看主電路中的用電設備是用什么電器元件控制的。如上圖所示是交流接觸器KM控制；
• 看主電路中還接有什么電器，這些電器起什么作用。通常，主電路中除了用電設備和控制電器外，還有電源開關、熔斷器、熱繼電器等。QS代表電源開關，用來控制電源；
• FU代表保險絲（熔斷器），作為短路保護裝置；
• FR代表熱保護，作為過載保護裝置；
• 看電源。要了解主電路的電源電壓是380V，還是220V。

二、看輔助電路的步驟：

• 看電源。首先要看清楚電源是交流電源還是直流電源，其次看清楚電源是從何處接來，電壓有多少伏。
• 通常，從主電路的兩根相線上接來的電源，其線電壓為380V；
• 從主電路的一根相線和一根地線上接來的電源，其線電壓為220V；
• 此外，從變壓器上引出的電源電壓有127V、42V、36V、24V、12V、6.3V等幾種。

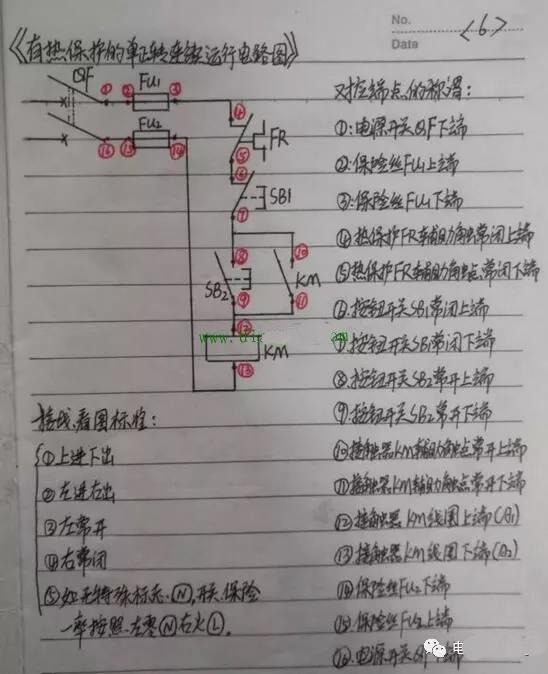

• 如圖所示，控制電路的電源線從主電路的兩根相線上接來，其電壓為380V；
• 根據控制電路的回路研究主電路的動作情況。
• 在電路圖中，整個控制電路構成一條大回路，大回路又分為幾條獨立的小回路，每一條小回路控制一個用電設備或一個電器的動作。亦可以通過電流的流向進行的分析。
• 如圖所示，控制電路只有一條回路。
• A、按下啟動按鈕SB1，在一瞬間，電流從電源線L1流出—經過電源開關QS—再經過保險絲FU2—熱保護輔助觸點FR—停止按鈕SB2—啟動按鈕SB1—接觸器KM線圈—保險絲FU2—電源開關QS—回到電源線L2而構成回路，此時交流接觸器線圈KM得電，接觸器吸合，接觸器主觸點KM由常開變成常閉，電動機M得電運行。
• 同時，接觸器輔助觸點KM也由常開變成常閉。此時控制電路電流的流向：電流從電源線L1流出—經過電源開關QS—再經過保險絲FU2—熱保護輔助觸點FR—停止按鈕SB2—啟動按鈕SB1和接觸器輔助觸點KM—接觸器KM線圈—保險絲FU2—電源開關QS—回到電源線L2而構成回路。
• B、因此即使松開啟動按鈕SB1，電路依舊可以保持正常運行。此時控制電路的流向為：電流從電源線L1流出—經過電源開關QS—再經過保險絲FU2—熱保護輔助觸點FR—停止按鈕SB2—接觸器輔助觸點KM—接觸器KM線圈—保險絲FU2—電源開關QS—回到電源線L2而構成回路。
• 值得注意的是：在上圖中，控制電路只要動作，主電路就會保持運行！
• C、按下停止按鈕SB2，控制電路斷電，接觸器KM線圈失電，各觸點復位，電動機因被切斷電源而停止運行。這就是按鈕開關——接觸器——電動機的控制方式。也是機械自動化或半自動化的基本形式；
• 研究電器之間的相互關系。電路中的所有電器都是相互聯系、相互制約的。有時候用甲電器去控制乙電器，甚至用乙電器去控制丙電器，在閱讀電路圖時應該仔細查明他們之間的相互聯系。

三、看其他電路。其它電路是指照明、信號、保護等電路，這些電路一般比較簡單，只要看清它們的線路走向、電路的來龍去脈即可。

閱讀電氣控制電路圖方法和步驟

1．基本原則

化整為零、順藤摸瓜、先主后輔、集零為整、安全保護、全面檢查。

采用化整為零的原則以某一電動機或電器元件（如接觸器或繼電器線圈）為對象，從電源開始，自上而下，自左而右，逐一分析其接通斷開關系。

2．分析方法與步驟

①分析主電路

無論線路設計還是線路分析都是先從主電路入手。主電路的作用是保證機床拖動要求的實現。從主電路的構成可分析出電動機或執行電器的類型、工作方式，起動、轉向、調速、制動等控制要求與保護要求等內容。

②分析控制電路

主電路各控制要求是由控制電路來實現的，運用“化整為零”、“順藤摸瓜”的原則，將控制電路按功能劃分為若干個局部控制線路，從電源和主令信號開始，經過邏輯判斷，寫出控制流程，以簡便明了的方式表達出電路的自動工作過程。

③分析輔助電路

輔助電路包括執行元件的工作狀態顯示、電源顯示、參數測定、照明和故障報警等。這部分電路具有相對獨立性，起輔助作用但又不影響主要功能。輔助電路中很多部分是受控制電路中的元件來控制的。

④分析聯鎖與保護環節

生產機械對于安全性、可靠性有很高的要求，實現這些要求，除了合理地選擇拖動、控制方案外，在控制線路中還設置了一系列電氣保護和必要的電氣聯鎖。在電氣控制原理圖的分析過程中，電氣聯鎖與電氣保護環節是一個重要內容，不能遺漏。

⑤總體檢查

經過“化整為零”，逐步分析了每一局部電路的工作原理以及各部分之間的控制關系之后，還必須用“集零為整”的方法檢查整個控制線路，看是否有遺漏。特別要從整體角度去進一步檢查和理解各控制環節之間的聯系，以達到正確理解原理圖中每一個電氣元器件的作用。

通常，每個用電設備都有不同的電氣控制電路，但任一控制電路都是由一些單元線路（即基本環節）組成的。因此，閱圖時，可以逐步分析各個基本環節，然后再綜合起來，全面分析。如果電路比較復雜，可以先看簡單的部分，后看復雜的部分。

??電氣原理圖是根據控制線圖工作原理繪制，結構簡單，層次分明。主要用于研究和分析電路工作原理。

要想看電氣原理圖要先清楚其中的電氣原理及其符號所表示的含義?？丛韴D先看主電路，再看控制電路。

對于控制電路要熟悉典型控制電路?？刂齐娐房刂齐娐芬话闶怯砷_關、按鈕、信號指示、接觸器、繼電器的線圈和各種輔助觸點構成，無論簡單或復雜的控制電路，一般均是由各種典型電路(如延時電路、聯鎖電路、順控電路等)組合而成，用以控制主電路中受控設備的“起動”、“運行”、“停止”使主電路中的設備按設計工藝的要求正常工作。

對于復雜的控制電路，分割成若干個局部控制電路，然后與典型電路相對照，逐步分析。

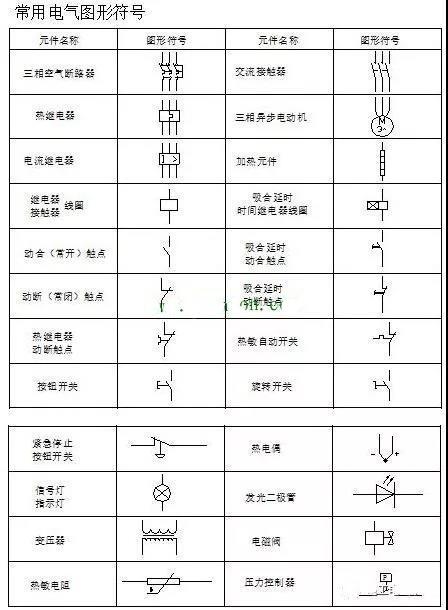

各種電氣原理圖都是由各種不同的電路，如主電路，輔助電路以及各種電氣設備圖形符號和文字組成的。圖中的每個圖形符號，文字符號都有著不同的含義，必須在看圖前加以了解和掌握。

電氣原理圖一般分為主回路和輔助回路兩大部分。輔助回路的是要作用就是控制主回路，而主回路中一般通過大電流，所以它主要是用來控制回路中大功率或主要用電設備。

主電路是供給某些電氣設備電源的，它受輔助電路的控制，而輔助電路是供給控制電器電源用的，也是控制主電路動作的電路。圖中每個圖形和符號都標志著各種電氣設備,組件的名稱和作用，掌握了圖中的設備和組件的名稱及作用后，便可看圖了。

通常，在熟記電氣圖形符號的基礎上就可以閱讀電氣原理圖。看圖時，首先看主回路，其次看輔助回路,最后看照明、信號、保護等回路。

看主回路的步驟：

①、看這個主回路是為什么用電設備服務的 (如電動機、電爐等），它們的用途和工作特點。

例如：電動機的起動方式，有無正、反轉，調速和制動等要求。

②、看主回路中的用電設備是用什么電器控制的

③、看主回路中其它的電器，并且了解它們起什么作用。圖中QS是電源開關，用以控制電源；FU是熔斷器，作為短路保護裝置。FR是熱繼電器，作為過載保護裝置。

④、看電源，要了解主回路的電源電壓是380伏還是220伏。

看輔助回路的步驟:

①、看電源。首先要看清電源是什么電源，是直流的還是交流的，其次要看清電源是從何處接來，電壓有多大。通常，從主回路的兩根相線上接來的電源，其線電壓為 380伏，從主回路的一根相線和-根地線上接來的電源，其相電壓為220伏。

此外，從變壓器上接來的電源電壓有127伏、36伏、24伏或6.3伏等幾種。在圖中，輔助回路的電源線從主回路的兩根相線上接來，其電壓為380伏。

②、根據輔助回路的回路研究主回路的動作情況。在回路圖中，輔助回路不要胡子眉毛一把抓，先從小的回路看起，把每一個小回路的功能了解清楚。最后，再來看大的回路，你會發現之前稀里糊涂的原理你已經知道大半，剩下的就是把它們的功能組合起來，并了解其中制約的關系。

在圖片中，輔助回路只有一條回路。按下起動按鈕，接通斷開的回路，電流進入接觸器的線圈KM,主回路中的主觸頭閉合，于是電動機通電運轉。按下停止按鈕，回路斷開，KM斷電，接觸器釋放，主觸頭斷開，于是電動機被斷電而停止。這就是開關(或按鈕)—接觸器（或繼電器)—電動機的控制方式，這也是”起保停”的基本形式。

③、研究電器之間的相互聯系，回路中的所有電器都是相互聯系、相互制約的。有時用甲電器去控制乙電器，甚至用乙電器再去控制丙電器，在閱讀回路圖時應仔細査明它們之間的相互聯系。

看其他回路。其他回路是指照明、信號、保護等回路，這些回路-般比較簡單，只要看清它們的線路走向、回路的來龍去脈即可。

通常，每一用電設備都有不同的電氣控制回路，但任一控制回路都是由一些單元線路（即基本環節)組成的。因此，閱圖時,可以逐步分析各個基本環節，然后再綜合起來，全面分析。如果回路比較復雜，可以先看簡單的部分，后看復雜的部分。
