在配電設計中，塑殼斷路器主要用于分路輸出，它可以由兩臺或兩臺以上組成。而框架斷路器用于總電源保護開關，基本上是一屏一臺框架斷路器。

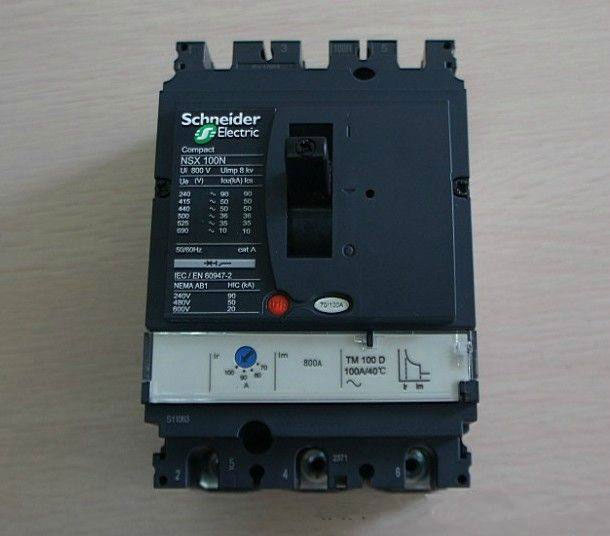

（塑殼斷路器）

塑殼斷路器外殼由酚醛樹脂(俗稱:熱固性塑料組成，它是一種一次性的塑料原料，而不可回收)。

內部結構主要有動觸頭、靜觸頭、滅弧罩、分合閘手柄、機械脫扣裝置、雙金屬片(其中:剩余電流斷路器還有電子元器件組成的漏電脫扣裝置和電機分合閘裝置)等等組成。常用的這種斷路器的額定電流有16、25、40、63、80、100、125、160、200、250、315、400、630A。它只作為線路中的斷路、過流保護。

塑殼斷路器在配電柜中作為分路保護開關。它具有結構與價格相對框架斷路器便宜而采用。

塑殼斷路器它分為A類和B類兩種，B類具有良好的三段保護特性，但由于價格因素，采用熱磁式脫扣器的A類產品的市場占有主導地位。

對于這種結構相對簡單的斷路器，在使用的過程中造成損壞，一般不考慮維修(即壞即換)。適用于作分路的保護開關，過電流脫扣器有熱磁式和電子式兩種，一般熱磁式塑殼斷路器為非選擇性斷路器。大多數塑殼斷路器為手動操作，也有部分帶電動機操作機構。

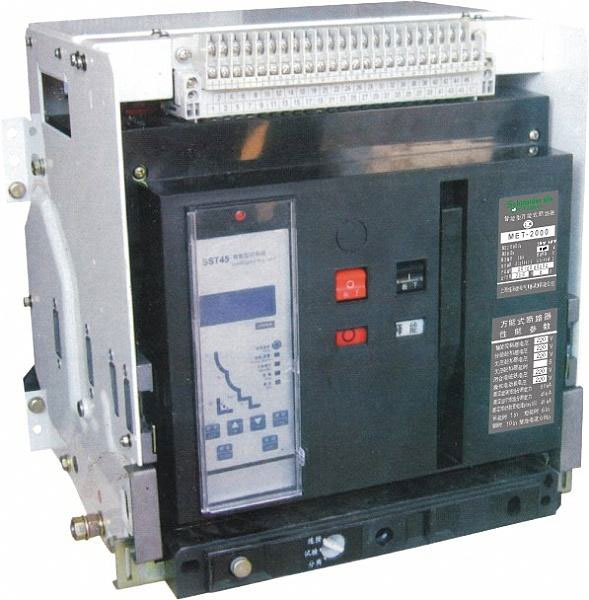

（框架斷路器）

框架斷路器是在200A以上至630A塑殼斷路器的基礎上進行改進，甚至增加了控制分/斷電流能力到1000A、1600A、2500A、4000A。除人們常見的380V的斷路器外，還有660V和1140V等級的框架斷路器。

一般分斷電流在630A的框架斷路器，它們采用電磁鐵或半導體電子脫扣器。對于630A或630A以上的框架斷路器都采用電動機分合閘與半導體電子脫扣器來進行作業。

小結：塑殼斷路器主要是配電系統的出線電源控制開關，比如負載是水泵，風機，照明等，有固定式，抽出式，插拔式等安裝方式，脫口器有電子式，熱磁式，單磁式,而框架斷路器主要用作配電系統的主電源控制開關，比如變壓器低壓側主電源進線或發電機主電源進線等，一般有抽出式和固定式兩種安裝方式，器脫口器一般為智能型帶三段保護或四段保護等，老式的框架斷路器也有磁脫口器，框架斷路器比塑殼斷路器外形尺寸大，比塑殼斷路器分段能力高，框架斷路器主要用于上級進線，塑殼斷路器主要用于框架斷路器下級，框架斷路器一般均為電動操作，塑殼斷路器一般為手動操作，少數塑殼斷路器也有電動操作方式。
